Tipus de recàrrega vehicles elèctrics

Els tipus de recàrrega podem dividir-los en dos apartats, recàrrega ràpida i recàrrega lenta. També podem guiar-nos per la normativa internacional que indica les formes de recàrrega. Aquí te les expliquem.

Recàrrega Lenta / Convencional

Recarga convencional de coches eléctricos

modo-carga-1-coches-electricos

Ús domestic
La recàrrega convencional o lenta està pensada per a la càrrega domèstica. No obstant això, gran part dels punts de recàrrega existents actualment a les ciutats disposen d’aquesta tecnologia. La recàrrega dura aproximadament 8 hores, i està destinada per a realitzar-se preferiblement en horari nocturn mitjançant discriminació de tarifa supervalle.

Recàrrega Ràpida

recarga rápida mediante CHAdeMO

A partir de  50 KW

Existeix confusió sobre el que significa el concepte de recàrrega ràpida, i actualment cap organisme regula aquest concepte. Considerem Recàrrega Ràpida aquella que es realitza en una estació fora del nostre habitatge i ens permet recarregar un 70% de la bateria en menys de 30 minuts. El connector estàndard més utilitzat per a aquest tipus de recàrrega és el japonès CHAdeMO. La recàrrega es realitza en corrent continu, i permet un corrent de fins a 200A. Els dispositius de recàrrega de tipus no estan dissenyats ni són recomanables per a garatges particulars degut principalment al seu alt cost, tant de producte com d’instal·lació.

La forma de carregar els cotxes elèctrics és un tema en constant evolució i recerca. Per això s’ha estandarditzat les diferents maneres de càrrega, donant lloc a 4 maneres de càrrega diferenciats.

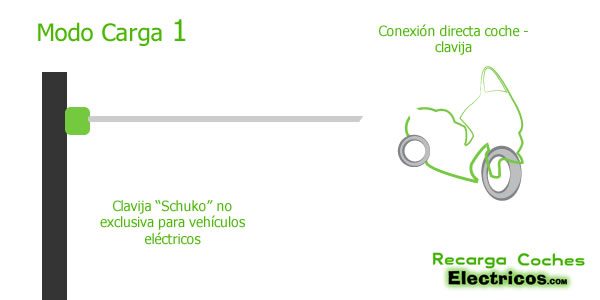

Manera recarrega 1


modo-carga-1-coches-electricos
La manera de recàrrega núm.1 (o manera de càrrega 1) és aquella manera de càrrega d’un vehicle elèctric, no destinat exclusivament a la càrrega d’aquest. Dit d’una altra forma, és aquell que es realitza en un endoll clàssic domèstic, i que es destina temporalment o de forma constant a la càrrega de vehicles elèctrics.
El sistema de la manera 1 és senzill, consisteix a portar un cable de la nostra clavilla tipus “Shucko”230 V al nostre vehicle. (Veure esquema).

Manera recarrega 2


modo-carga-2-coches-electricos

La manera de càrrega 2, segons es pot veure en l’esquema, consisteix en la instal·lació per part de l’usuari d’una caixa amb un endoll tipus “Shuko” normalment de forma preferent per a la càrrega del vehicle elèctric en qüestió (el seu ús no és exclusiu, però sol ser-ho). Aquesta caixa estarà proveïda dels sistemes de protecció adequats.

En la manera de recàrrega 2, la connexió al cotxe no es realitza directament com en la manera de recàrrega 1,sinó que es realitza a través d’un cable en el qual el fabricant ha inserit un sistema de seguretat.

Manera recarrega 3


modo-carga-3-coches-electricos
Aquesta manera de càrrega està compost principalment per un dispositiu anomenat wall-box, en terminologia anglesa. Aquest punt de recàrrega no és ni més ni menys, que una caixa instal·lada en la paret, amb un endoll destinat exclusivament a la càrrega de vehicles elèctrics. Aquest punt de recàrrega o wall-box incorpora diversos sistemes de protecció i també pot incorporar leds per a senyalitzar l’estat de les carrega, temporitzadors per a recàrrega retardada, comptadors telemàtics, etc. Encara que s’han dit moltes coses sobre aquests sistemes, la majoria d’ells només incorporen un led d’encès i un diferencial de protecció.
La connexió al vehicle es realitza a través de l’anomenada “pistola”, un cable corrent que els fabricants volen assimilar-lo a un assortidor de gasolina.

Manera recarrega 4

modo-carga-4-coches-electricos
La manera 4 de càrrega és la manera a implantar als carrers i futures electrolineras. Aquest és l’anomenada manera de càrrega ràpida, realitzat mitjançant corrent continu d’alta intensitat.
